Description
Présente sur le marché depuis plus de 17 ans, notre barrière d’escalier a fait ses preuves au niveau de la prévention des chutes dans les escaliers des résidences et des EHPAD.

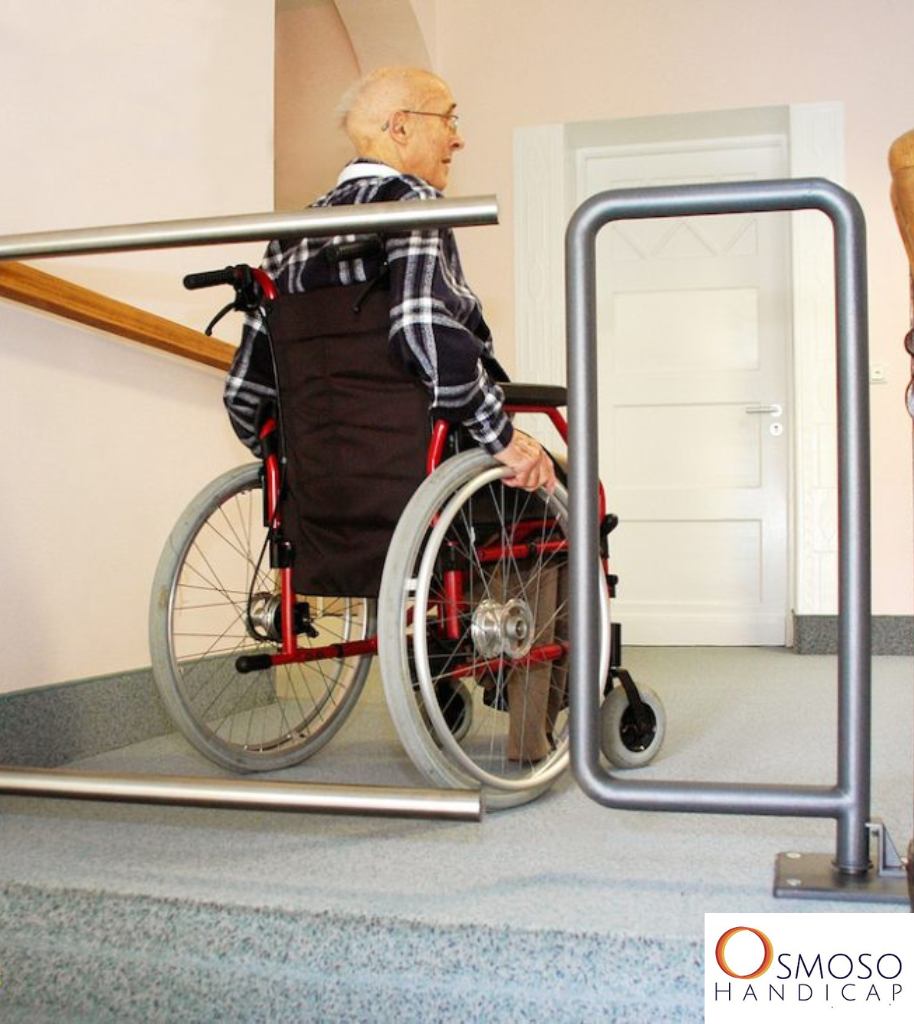

La barrière est prévue pour un usage à l’intérieur. Elle est disponible en largeur de 750 mm à 1200 mm (largeur en position horizontale). En position levée (bras en position verticale), la profondeur hors tout de la barrière est d’env. 95 mm. Ainsi, la barrière levée est dans la plupart des cas alignée avec la main courante et ne réduit pratiquement pas la largeur de passage. La barrière de sécurité à deux bras parallèles : une à hauteur de main (env. 920 mm du sol) et une à la hauteur des pieds (env. 120 mm du sol). Le bras supérieur a la fonction d’un garde-corps, tandis que le bras inférieur vise à empêcher les utilisateurs de déambulateurs ou de fauteuils roulants de glisser sous la barrière.
Équipée d’un ressort de rappel, la barrière peut être facilement levée avec la main ou le pied. Elle se remet en position horizontale dans un mouvement amorti et silencieux après le temps nécessaire au passage d’une personne (env. 15 secondes). Pour des raisons de sécurité, la barrière ne peut pas être verrouillée en position fermée.
Les bras de la barrière sont en tube d’acier inoxydable. La plaque de base et le couvercle de protection sont de couleur standard DB703 anthracite-fer micacé (revêtement poudre).
La barrière est disponible pour montage mural droit ou gauche (perspective : sens de la descente) ou pour montage sur console de fixation au sol.
Avantages du mode de fonctionnement

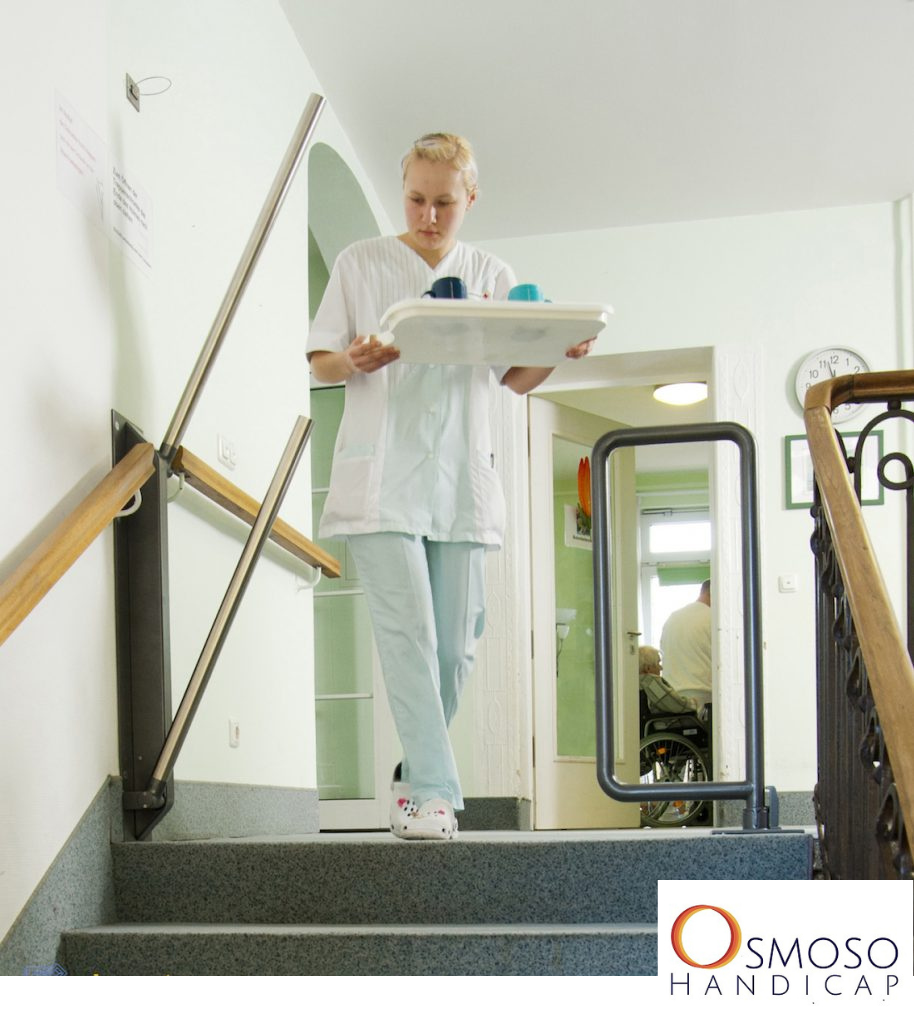

L’ouverture verticale de la barrière permet de dégager facilement la voie en cas d’urgence, même en cas de pression de la foule. Ainsi, la barrière ne constitue pas d’entrave à l’évacuation en cas de danger. De plus, elle ne réduit pratiquement pas, ou de façon minimale, la largeur de passage. L’ouverture verticale de la barrière a un avantage supplémentaire : il n’est pas nécessaire que l’utilisateur recule en arrière lors de l’ouverture. L’utilisation de la barrière est ainsi sans perte de temps pour le personnel soignant.
Produits accessoires
Console de fixation au sol – permet la fixation au sol de la barrière lorsqu’un montage mural n’est pas possible
Aile de sécurité – Structure tubulaire en forme de « P » qui, utilisée ensemble avec la barrière, sert à sécuriser les escaliers particulièrement larges.
La barrière peut être équipée à la demande du client d’une broche d’entraînement électrique, ce qui permet la connexion au système de sécurité incendie du bâtiment.
Il est cependant à noter qu’en France la Commission centrale de sécurité a déconseillé la mise en place de la barrière avec option d’ouverture d’urgence. Dans son avis du 7 février 2013, la commission demande expressément que l’ouverture de la barrière soit exclusivement mécanique à commande manuelle.
Verrouillage – dispositif simple permettant de garder la barrière en position ouverte (p. ex. pour faciliter le transport/manœuvre de lits hospitaliers sur le palier).
Montage
La barrière est à fixer d’un seul côté de la cage d’escalier. Elle peut être montée au mur ou alternativement, sur une console de fixation au sol lorsque le montage mural n’est pas possible.
Montage mural :
Le côté de montage – droite ou gauche – est à préciser lors de la commande. Notre documentation se réfère toujours à la perspective visuelle de l’escalier dans le sens de la descente.
Exemple : Une barrière pour montage mural à droite est à commander lorsque le mur, sur lequel vous prévoyez le montage, se trouve de votre côté droit quand vous vous positionnez sur le palier et regardez l’escalier dans le sens de la descente.
La plaque de base de la barrière dispose de 6 trous pour vis à tête fraisée M10. La fixation au mur doit être faite en utilisant des chevilles d’ancrage techniquement agréées et appropriées à la structure du mur.
L’installation de la barrière devra être réalisée par des techniciens qualifiés et respecter la réglementation en vigueur en matière de sécurité et prévention des accidents, la réglementation en matière de construction (p. ex. celle concernant l’utilisation de chevilles d’ancrage), ainsi que d’autres règlements et normes applicables.
En position levée (bras en position verticale), la profondeur hors tout de la barrière est d’env. 95 mm. Ainsi, la barrière levée est dans la plupart des cas alignée avec la main courante (qui est généralement dégagée du mur d’env. 100 mm) et ne réduit pratiquement pas la largeur de passage.
L’utilisation d’une plaque de montage – comme plaque d’adaptation – est recommandée lorsque :
– Il est nécessaire d’utiliser plus de 6 chevilles d’ancrage pour le montage de la barrière au mur ;
– la disposition des trous sur la plaque de base de la barrière est inappropriée compte tenu de la structure du mur ou de la géométrie du bâtiment (p. ex. joints muraux, angles, etc.).
La plaque de montage représente une plaque en acier d’environ 1000 x 200 x 10 mm avec des trous taraudés qui servent à visser la barrière sur la plaque. Les trous nécessaires peuvent être faits sur la plaque de montage afin que celle-ci soit montée au mur; nombre et disposition des trous à envisager en fonction du matériel/structure du mur.
Montage sur console de fixation au sol :
L’utilisation d’une colonne de fixation permet l’installation de la barrière au sol. La plaque de base de la console dispose de 4 trous pour vis à tête fraisée M10 qui sont prévus pour fixer la console au sol, en utilisant des chevilles d’ancrage techniquement agréées et appropriées à la structure du sol.
Autres montages spéciaux :
Certaines situations architecturales demandent des solutions particulières concernant le montage de la barrière. La sécurisation des escaliers particulièrement larges, par exemple, est possible en utilisant une aile de sécurité de façon complémentaire avec la barrière.
Des informations sur d’autres variantes de montages spéciaux sont disponibles sur demande. Des dessins techniques des installations possibles peuvent être fournis sur photos.

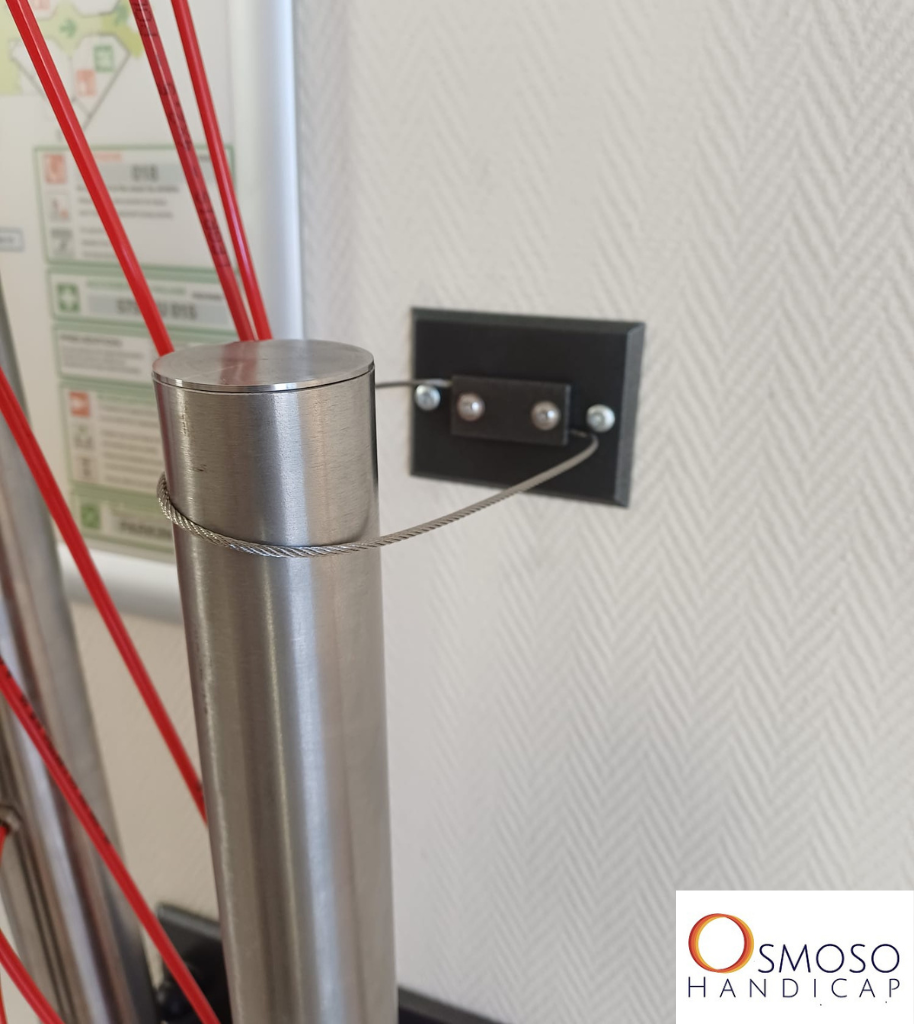

Barrière équipée de cordes d’acier
Voici une photo d’une barrière avec les câbles d’acier et quelques explications supplémentaires.
Vous verrez que les cordes sont disposées en léger décalage et en biais.
Les cordes d’acier ont pour fonction d’éviter le passage entre les bras de la barrière.
Un jeu de cordes comprend entre 5 et 7 cordes en acier Ø 2,5 mm (le nombre de cordes varie en fonction de la largeur de la barrière).
Chaque corde individuelle relie les deux bras de la barrière ; distance entre les cordes env. 180 mm à 192 mm.
Pour vous établir un devis personnalisé, il nous faudra avoir vos coordonnées complètes, la largeur (de votre ou vos escaliers), le nombre de barrières de protection, la nature des murs et du sol. De plus, deux ou trois photos avec une vue d’en haut du palier vers l’escalier et une vue du milieu de l’escalier vers le haut de l’escalier nous seront utiles pour étudier votre demande.
Ou si vous le souhaitez, nous pouvons faire une visio via WhatsApp.
Les barrières d’escalier sont fabriquées sur commande auprès de notre usine.
Le délai de livraison est actuellement de 18 à 19 semaines environ.
Descriptif technique
Largeur sécurisée par la barrière en position fermée : différentes largeurs possibles de 800 – 1250mm.
Profondeur hors tout de la barrière en position ouverte env. 90mm.
Hauteur du sol du bras supérieur env. 920mm.
Hauteur du sol du bras inférieur env. 120mm.
Hauteur hors tout env. 1000mm.
Largeur de la plaque de base de la barrière env. 200mm.
Bras en tube d’acier inoxydable V2A (Ø = 42,4 mm).
Plaque de base et couvercle de protection couleur standard DB703 anthracite – fer micacé (revêtement poudre) ; structure fine (standard de l’industrie).
